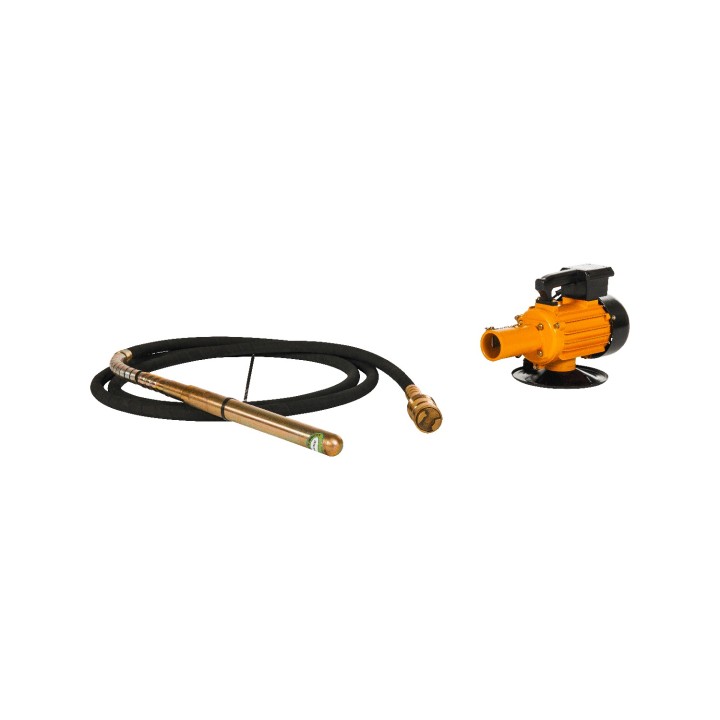

Elektrický vibrátor betonu LUMAG LFR15E – pohonná jednotka 1,5 kW

Hlavní výhody pohonné jednotky LUMAG LFR15E

• Výkonný elektromotor 1,5 kW – vhodný pro pohon kompatibilního vibračního příslušenství.
• Napájení 230 V – připojení k odpovídající elektrické síti.
• Otáčky motoru 2 800 ot./min. – pohon pracovního mechanismu.
• Multifunkční využití – pro vibrování betonu nebo čerpání vody.
• Kompatibilita s vibrační hlavicí 5FL45 – průměr 45 mm a flexibilní hadice 6 m.
• Kompatibilita s kalovým čerpadlem SP50 – možnost čerpání čisté i znečištěné vody.
• Rychlospojka – připojení odpovídajícího příslušenství.
• Hmotnost 17 kg – praktická manipulace a přeprava.
• Elektrický pohon bez výfukových plynů – výhoda oproti benzínovým pohonným jednotkám.

Ponorný vibrátor betonu – účinné zhutňování betonové směsi

Po připojení vibrační hlavice LUMAG 5FL45 vznikne pracovní sestava pro vnitřní zhutňování čerstvého betonu.

Ponorný vibrátor přenáší vibrace přímo do betonové směsi, kde napomáhá uvolňování zachyceného vzduchu a rovnoměrnějšímu vyplnění prostoru bednění.

Správné zhutňování je důležité zejména při betonování konstrukcí s ocelovou výztuží, kde mohou při nesprávném ukládání směsi vznikat vzduchové dutiny nebo štěrková hnízda.

Použití ponorného vibrátoru pomáhá:

• Omezovat vznik vzduchových dutin v betonu.
• Zlepšovat vyplnění bednění čerstvou směsí.
• Usnadňovat uložení betonu kolem výztuže.
• Dosahovat rovnoměrnějšího zhutnění konstrukce.
• Zvyšovat kvalitu správně provedených betonářských prací.

Pro použití s jednotkou LFR15E doporučujeme vibrační hlavici LUMAG 5FL45 s hadicí délky 6 metrů.

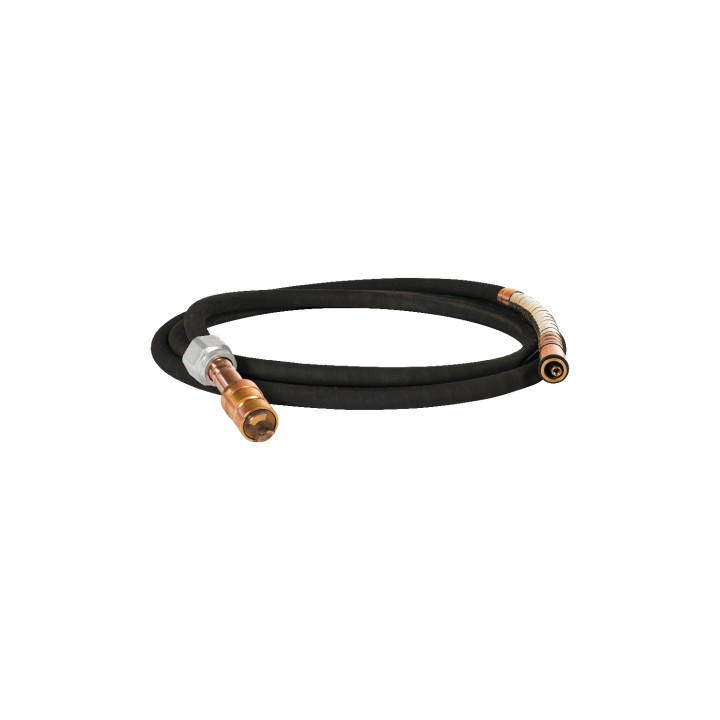

Kompatibilní vibrační hlavice LUMAG 5FL45

Vibrační hlavice LUMAG 5FL45 je určena pro připojení k pohonné jednotce LFR15E.

Sestava obsahuje:

• Ponornou vibrační hlavici o průměru 45 mm.
• Flexibilní hadici s přenosovou hřídelí délky 6 metrů.
• Rychlospojku pro připojení ke kompatibilní pohonné jednotce.

Průměr 45 mm je vhodný pro řadu běžných betonářských prací. Při použití v železobetonových konstrukcích je nutné zohlednit rozestupy výztuže a rozměry bednění.

Šestimetrová hadice umožňuje umístit pohonnou jednotku mimo bezprostřední místo ukládání betonu.

Vibrační hlavice 5FL45 se prodává samostatně. Objednat ji můžete zde: LUMAG 5FL45 – vibrační hlavice Ø 45 mm, 6 m.

Jedna pohonná jednotka, dvě možnosti použití

LUMAG LFR15E není určen pouze pro zhutňování betonu. Po připojení odpovídajícího příslušenství lze jednotku využít také jako pohon kalového čerpadla.

1. Vibrování betonu s hlavicí 5FL45

V kombinaci s vibrační hlavicí FL45 slouží LFR15E pro vnitřní zhutňování čerstvé betonové směsi.

Typické použití zahrnuje betonování základů, základových pasů, železobetonových sloupů, stěn a dalších monolitických konstrukcí.

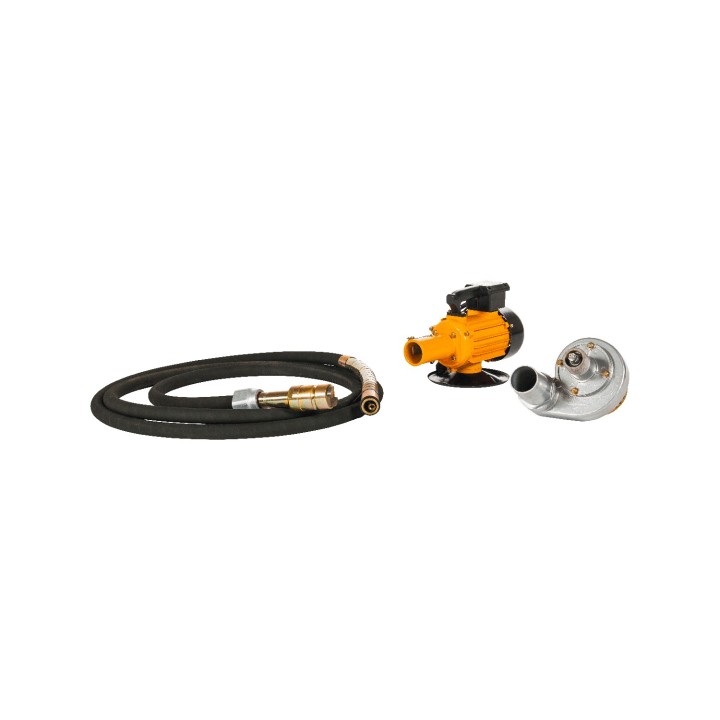

2. Čerpání vody s čerpadlem SP50

Po připojení kompatibilního kalového čerpadla LUMAG SP50 lze pohonnou jednotku využít k čerpání čisté nebo znečištěné vody.

Výrobce uvádí pro čerpadlo SP50 tyto parametry:

• Průměr čerpadla: 75 mm.
• Délka flexibilní hadice: 6 m.
• Maximální výtlačná výška: 15 m.
• Maximální průtok: 12 000 l/h.

Čerpadlo lze podle podmínek použití využít například při odčerpávání vody z jímek, šachet, stavebních výkopů nebo při odvodňování zaplavených prostor.

Kalové čerpadlo SP50 není součástí základní dodávky pohonné jednotky LFR15E. Je nutné je objednat samostatně.

Pro další možnosti čerpání vody si prohlédněte také související pohonné jednotky a příslušenství LUMAG.

Elektromotor 230 V s výkonem 1,5 kW

Pohonná jednotka je vybavena elektromotorem s výkonem 1,5 kW a napájením 230 V.

Otáčky motoru činí 2 800 ot./min. Elektrický pohon nevyžaduje doplňování benzínu ani motorového oleje jako u spalovacích motorů.

Další výhodou je provoz bez lokálních výfukových emisí. Při použití na stavbě je však nutné zajistit odpovídající elektrické připojení a dodržovat bezpečnostní pravidla pro práci s elektrickým zařízením, zejména ve vlhkém prostředí.

Betonování základových pasů

Po připojení vibrační hlavice pomáhá jednotka zhutňovat čerstvou betonovou směs v základových konstrukcích.

Betonování základových desek

Ponorný vibrátor lze využít tam, kde technologický postup vyžaduje vnitřní zhutňování betonové směsi.

Železobetonové sloupy a stěny

Vibrování napomáhá rovnoměrnému vyplnění bednění a prostoru kolem výztuže.

Betonové prefabrikáty

Vhodně zvolená vibrační sestava může být použita také při výrobě odpovídajících betonových dílců.

Čerpání vody ze stavebních výkopů

Po připojení kompatibilního čerpadla SP50 lze jednotku využít při odvodňování staveniště.

Odčerpávání vody ze šachet a jímek

V kombinaci s čerpadlem SP50 je možné čerpat odpovídající čistou nebo znečištěnou vodu podle pokynů výrobce příslušenství.

Technické parametry LUMAG LFR15E

Co je součástí dodávky?

• Elektrickou pohonnou jednotku LFR15E.
• Integrovaný elektromotor 230 V / 1,5 kW.
• Rychlospojku pro kompatibilní pracovní příslušenství.

Vibrační hlavice 5FL45, flexibilní hadice a kalové čerpadlo SP50 nejsou součástí dodávky.

Pro vibrování betonu doporučujeme objednat vibrační hlavici LUMAG 5FL45 s hadicí 6 m.

1. Připojte kompatibilní vibrační hlavici

Před zahájením práce připojte hlavici 5FL45 s flexibilní hadicí k pohonné jednotce pomocí rychlospojky podle návodu výrobce.

2. Zkontrolujte elektrické připojení

Použijte odpovídající elektrický přívod a zajistěte ochranu před úrazem elektrickým proudem. Zařízení nepoužívejte s poškozeným přívodním kabelem nebo spojovacími prvky.

3. Uložte čerstvý beton

Betonovou směs ukládejte do konstrukce podle předepsaného technologického postupu.

4. Vibrujte v pravidelných rozestupech

Vibrační hlavici ponořujte do čerstvého betonu na jednotlivých pracovních místech a nechte ji působit po dobu potřebnou k odpovídajícímu zhutnění.

5. Hlavici vytahujte plynule

Po dokončení jednotlivého pracovního místa hlavici postupně vytáhněte a přesuňte na další místo. Vyvarujte se nadměrného vibrování a zbytečného kontaktu s bedněním či výztuží.

Vibrátor betonu, vibrační lišta a hladička – jaký je rozdíl?

Při betonářských pracích se jednotlivé stroje používají v různých fázích zpracování betonové směsi.

Ponorný vibrátor betonu

LUMAG LFR15E s hlavicí 5FL45 slouží k vnitřnímu zhutňování čerstvého betonu.

Vibrační lišta na beton

Vibrační lišta LUMAG RB-A je určena především ke srovnávání a povrchovému zhutňování čerstvé betonové směsi.

Motorová hladička betonu

Všechny tyto stroje se při vhodném technologickém postupu mohou doplňovat.

Údržba elektrické pohonné jednotky LFR15E

Pravidelná kontrola zařízení pomáhá předcházet poruchám a zajišťuje bezpečný provoz.

• Kontrolujte stav napájecího kabelu a elektrických spojů.
• Udržujte motorovou jednotku čistou a suchou.
• Pravidelně kontrolujte stav rychlospojky.
• Zabraňte pronikání vody a betonové směsi do elektrické části zařízení.
• Před výměnou příslušenství vždy odpojte jednotku od elektrické sítě.
• Po použití očistěte pracovní příslušenství podle návodu.
• Elektrické opravy svěřte kvalifikovanému servisu.

Je LUMAG LFR15E kompletní ponorný vibrátor betonu?

Ne. Jedná se o samostatnou elektrickou pohonnou jednotku. Pro vibrování betonu je nutné dokoupit kompatibilní vibrační hlavici s flexibilní hadicí.

Jaký výkon má elektromotor?

Výkon elektromotoru činí 1,5 kW.

Jaké napájení LFR15E potřebuje?

Jednotka je určena pro napájení ze sítě 230 V.

Jaké jsou otáčky elektromotoru?

Výrobce uvádí 2 800 otáček za minutu.

Jaká vibrační hlavice je kompatibilní?

Výrobce uvádí vibrační hlavici LUMAG 5FL45 o průměru 45 mm s flexibilní hadicí délky 6 metrů.

Je vibrační hlavice součástí balení?

Ne. Vibrační hlavice 5FL45 se objednává samostatně.

Lze LFR15E použít jako čerpadlo vody?

Ano. Po připojení kompatibilního kalového čerpadla LUMAG SP50 lze pohonnou jednotku využít k čerpání odpovídající čisté nebo znečištěné vody.

Jaký průtok má čerpadlo SP50?

Výrobce uvádí maximální průtok 12 000 litrů za hodinu a výtlačnou výšku až 15 metrů. Tyto parametry se vztahují k samostatně prodávanému čerpadlu SP50.

Kolik váží pohonná jednotka LFR15E?

Hmotnost netto činí 17 kg.

Je možné používat LFR15E uvnitř budov?

Elektrický pohon neprodukuje výfukové plyny. Při práci uvnitř budov je však nutné zajistit bezpečné elektrické připojení a dodržovat všechny pokyny výrobce.
